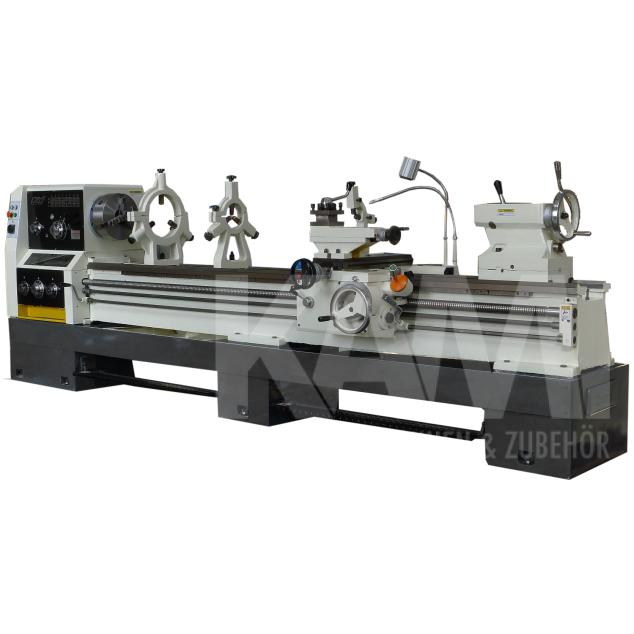

L+Z Drehmaschine DKM 660x5000 SB
L+Z Drehmaschine DKM 660x5000 SB
P ID: 2004 - V ID: 3133 - V ALT: 7
Varianten: [2004,108,483,467,3133]
Kaufbar: Nein
Versand: Nein
alte Webseite | Bilder umwandeln
Die Ausstattungsmerkmale sprechen für sich. Die Maschine eignet sich hervorragend als Industrie- und Produktionsdrehmaschine zur Serien- und Einzelteilfertigung. Diese fast grenzenlosen Einsatzmöglichkeiten, in Kombination mit dem feinstufigen Getriebe, der robusten Konstruktion und einstellbarer Vorschübe und Drehzahlen werden fast jeder Anforderung gerecht.
DKM 660x5000 SB
Technische Daten
- Spitzenhöhe 330 mm
- Spitzenweite 5000 mm
- Umlaufdurchmesser über Bett 660 mm
- Umlaufdurchmesser über Support 350 mm
- Spindelbohrung 82 mm
- Drehzahlbereich 9 - 1600 U/min 24 Stufen
- Spindelnase Camlock D1-8
- Verfahrweg X-Achse 305 mm
- Verfahrweg Z1-Achse 145 mm
- Bereich Längsvorschübe 0,028 - 6,43 mm/U (92 Stufen)
- Bereich Planvorschübe 0,012 - 2,73 mm/U (92 Stufen)
- Metrische Gewinde 0,5 - 224 mm
- Zollgewinde 72 - 1/8 Gang/Zoll
- Modulgewinde 0,5 - 112 mm (42 Stufen)
- Diametralgewinde 56 - 112 mm (45 Stufen)
- Pinolendurchmesser 75 mm
- Pinolenweg 150 mm
- Pinolenaufnahme Morse Konus 5
- Motorleistung 11 kW (14.95 PS)
- Gewicht 4.380,00 kg
- Abmessungen 6625 x 1235 x 1380 mm
Ausstattung
- gefertigt nach DIN 8606
- 80 mm Spindelbohrung
- Bettbrücke
- elektromagnetische Spindelbremse
- automatischer Vorschub in Längs- und Plan über Einhandhebeltechnik
- Eilgang in Längs und Plan via Taster
- Überlastkupplung im Schlosskasten
- Spindelkastenschmierung durch integrierte Pumpe
- manuelle Bettbahn-Zentralschmierung
- 3 Achsen digitales Messsystem
- nachstellbare Hauptspindellager
- Lamellenkupplung im Hauptgetriebe
- schräg verzahnte, gehärtete und geschliffene Zahnräder für wenig Spiel und ruhigen Lauf
- Micrometer Endanschlag
- Kühlmitteleinrichtung
- Spritzschutzwand
- 4-fach Stahlhalter
Lieferumfang (Im Preis enthalten)
3-Backenfutter 315 mm, 4 Backenplanscheibenfutter 400 mm, Kühlmitteleinrichtung, Spritzschutzblech mitfahrend, 3 Achsen digitales Messsystem fertig montiert, 1 Stück mitlaufende Lünette und 1 Stück stehende Lünette mit 120-250 mm Durchlass
Dokumente & Videos
optionales Zubehör (13)
MK5/PHD mitlaufend
Schnellspannbohrfutter B18 3-16mm
Reduzierung MK5 - B18
MK5 mitlaufend
Flansch DIN55029, D=315, D1-8
4-B Drehfutter D=400, DIN6350, Guss
Flansch DIN55029, D=400, D1-8
Maschinenfuss D-200 mm
Kombinationsspannfutter K 62325
Flansch DIN55029, D=500, D1-8
